AF系列管道過濾器可以做成自動清洗的方式。 也可以做成手搖清洗的方式,也可以不用電來控制。

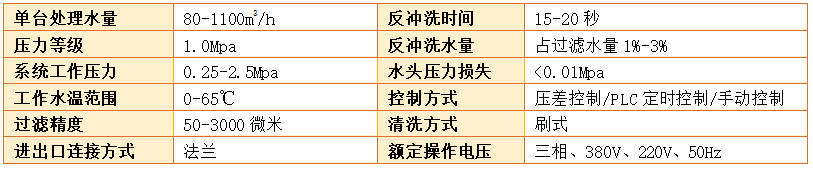

技術參數

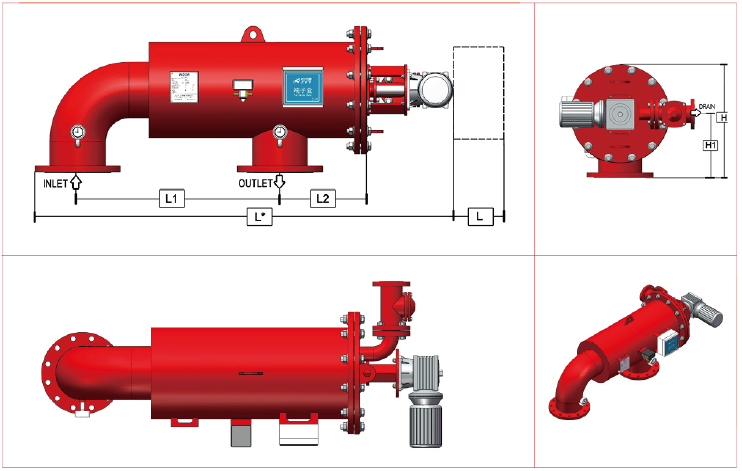

型號規格


選型方法
1、過濾器進出口通徑:
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑,一般與進口管路口徑一致。
比如管道是DN100的,過濾器的口徑一般不應低于DN100
2、公稱壓力選型:
按照過濾管路可能出現的壓力確定過濾器的壓力等級。比如管道的壓力是PN25,過濾器就應選PN25。
3、孔目數的選擇:
過濾器孔目數的選擇主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。一般水用的進口過濾器的目數是40目-80目,蒸汽的進口過濾器的目數是100-200目,其他氣體的進口過濾器的目數根據客戶對氣體的精度要求選擇。
4、過濾器材質:
過濾器的材質一般選擇與所連接的工藝管道材質相同,對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。腐蝕性介質要選不銹鋼或者襯氟,襯膠。
5、過濾器阻力損失計算
水用過濾器,在一般計算額定流速下,壓力損失為0.52~1.2kpa。

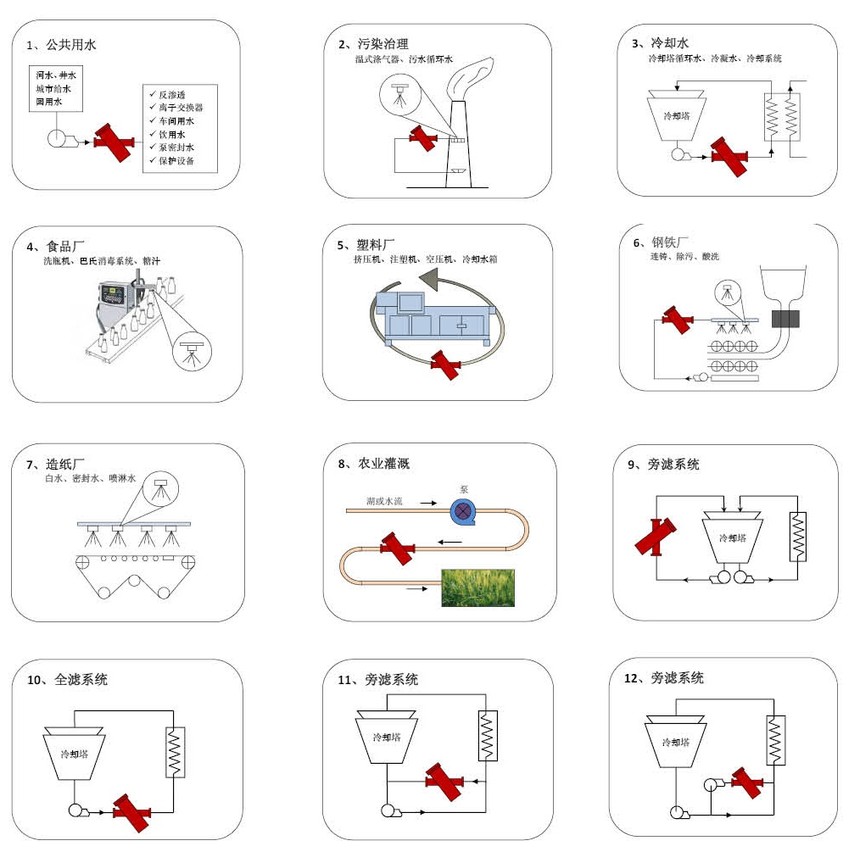

應用范圍

現場實例
