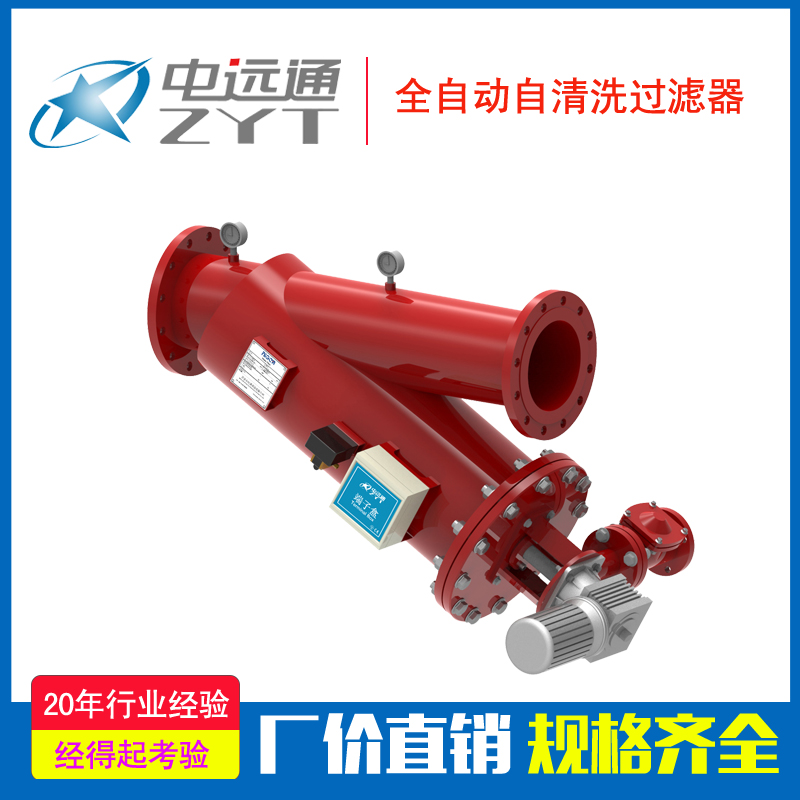

AY/AYS管道過濾器
- 產品描述:Y型過濾器是輸送介質的管道系統不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來清除介質中的雜質,以保護閥門及設備的正常使用。
010-57465012

微信咨詢
管道過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質,使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉,達到穩定工藝過程,保障安全生產的作用。

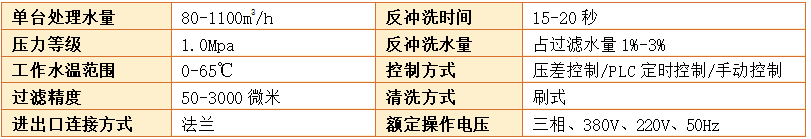

技術參數

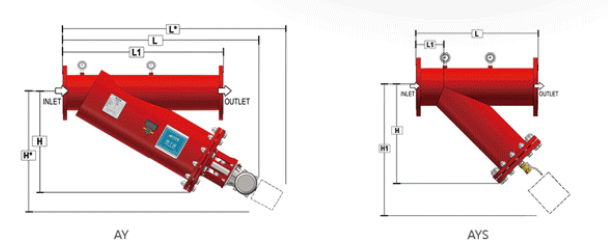

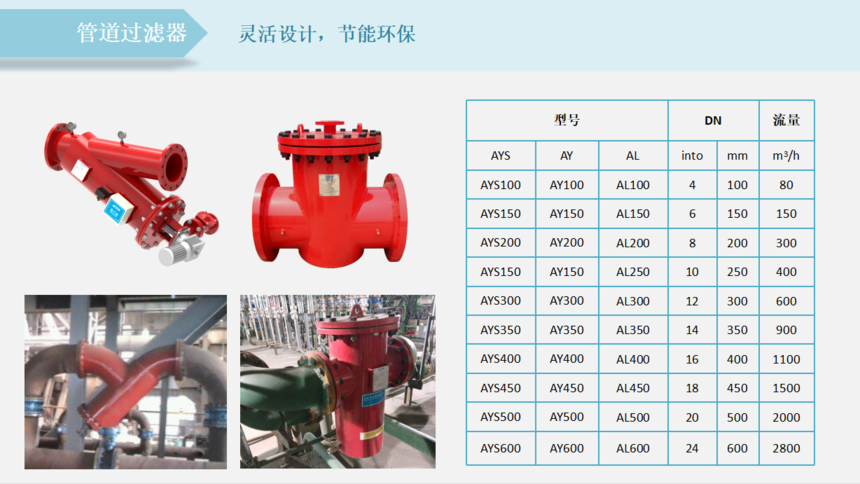

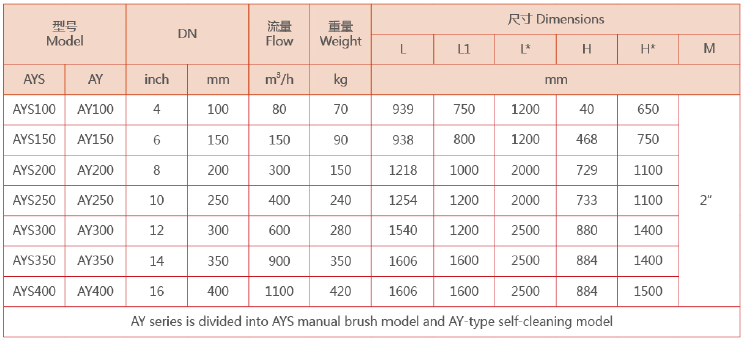

型號規格


選型方法
1、過濾器進出口通徑:
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑,一般與進口管路口徑一致。
比如管道是dn100的,過濾器的口徑一般不應低于dn100
2、公稱壓力選型:
按照過濾管路可能出現的壓力確定過濾器的壓力等級。比如管道的壓力是pn25,過濾器就應選pn25。
3、孔目數的選擇:
過濾器孔目數的選擇主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。一般水用的進口過濾器的目數是40目-80目,蒸汽的進口過濾器的目數是100-200目,其他氣體的進口過濾器的目數根據客戶對氣體的精度要求選擇。
4、過濾器材質:
過濾器的材質一般選擇與所連接的工藝管道材質相同,對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。腐蝕性介質要選不銹鋼或者襯氟,襯膠。
5、過濾器阻力損失計算
水用過濾器,在一般計算額定流速下,壓力損失為0.52~1.2kpa。

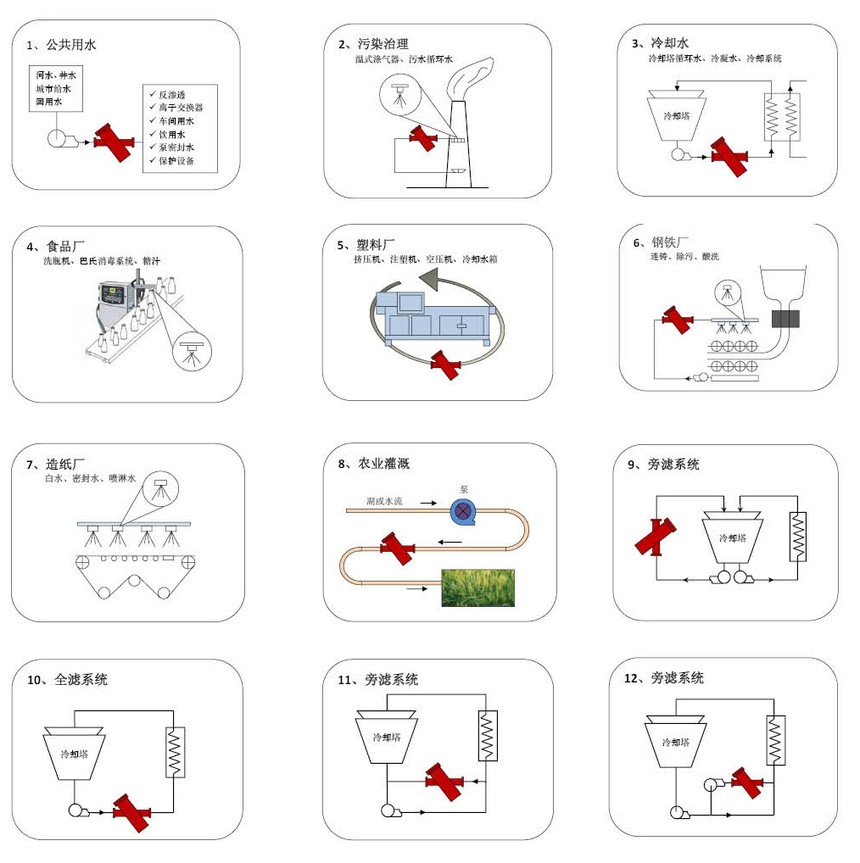

應用范圍

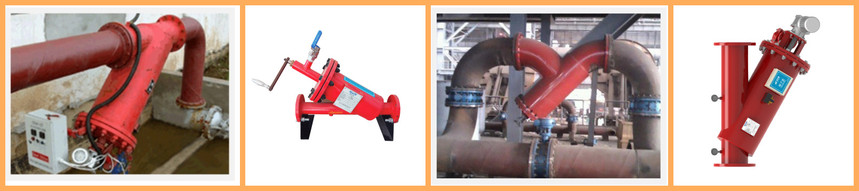

現場實例
